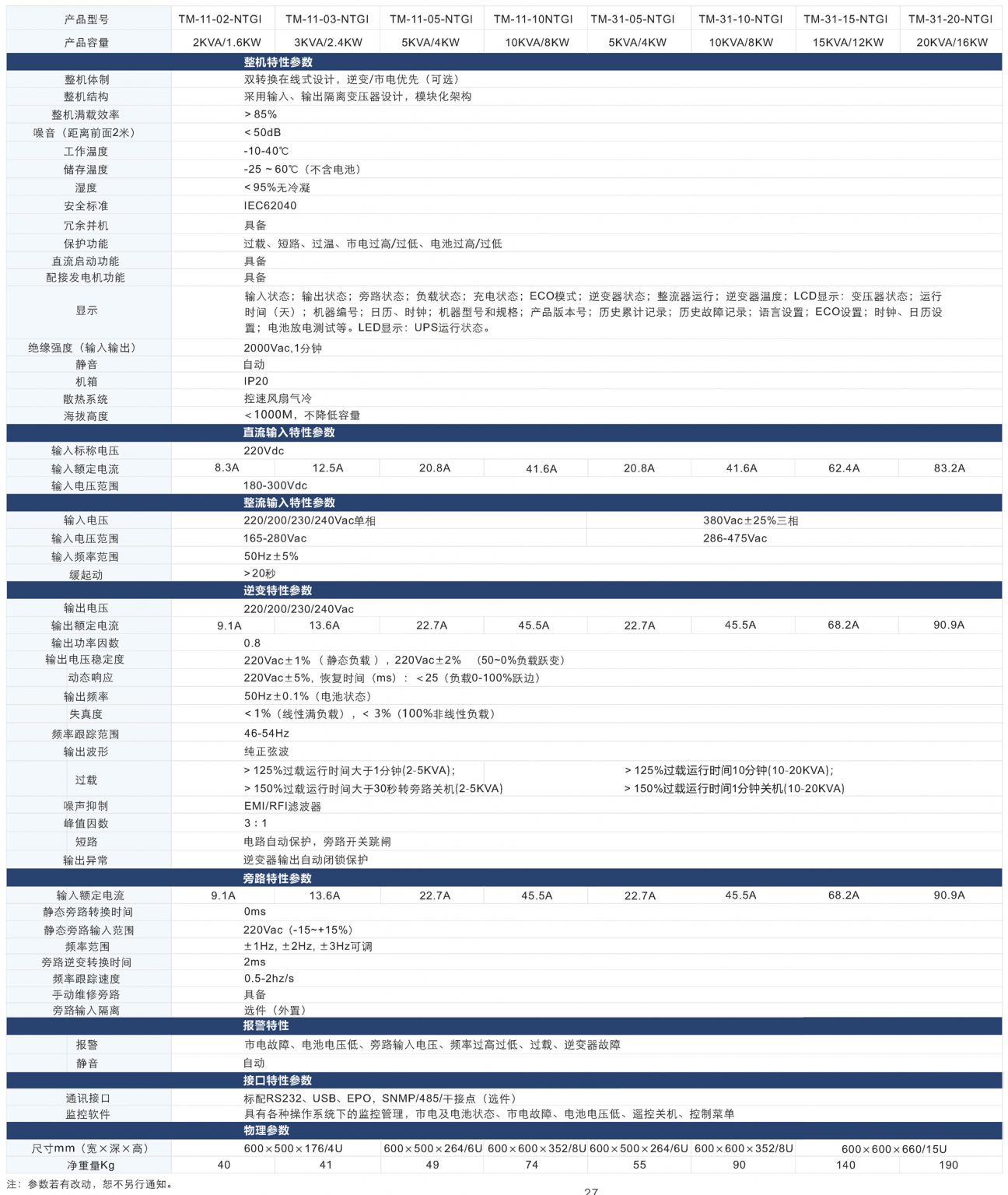

  • 型号与参数

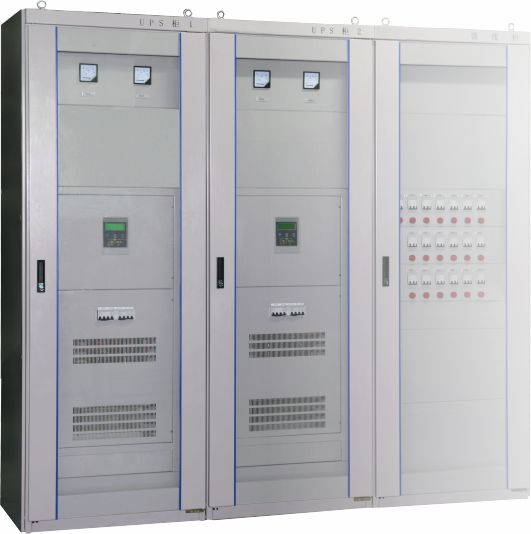

  • 产品外观
  • 了解更多

系统概述
本产品是一款采用全数字欧洲ST公司生产的Cortex-M3系列MCU处理器控制技术的单相输入/单相输出、三相输入/单相输出中小功率、纯在线式的,直流输入 220Vdc 的 电力专用逆变电源,具有N+1并联冗余功能。它采用双转换体制、输入/输出隔离变压器设计,采取模块化结构设计与电力机柜兼容。适用于电力变电站及电厂设备使用,是一款高可靠的电源系统。

系统主要特点
性能指标高
◆ 全数字控制下的可控硅整流和IGBT逆变技术;在线式单进单出、三进单出双变换结构,具有缓起动功能,提高了产品的可靠性;
◆ 220Vdc直流输入体制,符合电力系统蓄电池用电体系。直流输入端配有专门的杂音隔离及滤波器,有效阻隔逆变器通过共用蓄电
池组对其他设备的干扰;
◆ 采用超隔离型输入变压器设计,可选配旁路隔离变压器,实现超级全隔离运行模式;
◆ 采用输出隔离变压器技术,支持200、220、230、240Vac,50/60Hz电网体系;
◆ 输入电压和频率范围宽,单相160-280Vac、三相286-475Vac,50/60Hz±5%,电网适应能力强;
◆ 强大的负载适应性和输出过载与短路保护能力,采用缓冲技术和峰值电流保护技术使负载冲击在0-100%突变下不转旁路;输出电
压和频率可选;
◆ 整机效率可达85%以上,在ECO运行模式下,其能量转换效率高达98%,节能效果十分显著;
◆ 可实现多台电源的无主从冗余并联运行,并联环流≤5%;
◆ 智能充电设计,对电池过低过高进行报警及保护,实时诊断电池状态和反馈数据;
◆ 采用彩色点阵式2.4寸LCD屏+LED与键盘结合使用,全面、直观反映UPS系统的各项运行状态、参数、各种信息以及温度控制,操
作便捷。
◆ 可在显示面板上设置电池检测模式,计算电池放电时间;可设定UPS的运行模式(逆变优先或ECO节能模式);可进行智能故障诊
断,查询历史信息和故障信息,可通过故障记录,对故障原因进行判断和分析;可了解UPS运行时间和累计运行数据等功能;
◆ 可通过SNMP网络适配器实现局域网或广域网的远程监控,配有RS232及USB接口,配有EPO远程紧急关机接口,可选配 RS485
及多干接点;
◆ 前进后出风的风道设计,有利于产品安装环境,降低了产品的故障率。
安全、稳定、易维护
◆ 采用MCU(微处理器)对UPS各功率变换环节实行全数字化控制,系统的一致性和稳定性更高;
◆ 采用可控整流设计极大提升对市电的适应能力,对逆变器更加安全和可靠;
◆ 内置输出隔离变压器,可减小零地电压和负载谐波电流对逆变器的影响;
◆ 独立蓄电池接口避免安装错误导致的严重故障,大大降低由于操作带来的风险;
◆ 系统设计中90%以上元器件采用国际知名品牌,设备出厂前经过了24小时老化和相关验证测试,保证系统的高可靠性。
丰富的选件
可接入多种选件:冗余并机卡及通讯电缆、SNMP网络适配器、RS485及干接点、可扩充充电电流等。

技术关键点
◆ 采用MCU全数字控制,更高的系统一致性与稳定性;
◆ 输入电压、频率范围宽,超强的电网适应性;
◆ 全数字的无主从、自主冗余并联均流控制技术;
◆ 先进的电池智能管理,电池测试与检验设计,确保了电池的高使用寿命;
◆ 超强的输出短路和过载能力,确保系统的稳定性和极限状态下的系统安全;
◆ 点阵式彩色液晶大屏幕显示电源运行状态,界面友好,方便客户使用与操作;
◆ 双变换在线技术,输出隔离变压器,完全隔离市电及油机可能产生的对负载的影响。
