享受智能家居必须凿墙?单火线电源直接改造出智能开关!
2021-11-19

智能家居早已不是个新鲜词,在很多宣传片中可以看到许多家用电器,比如冰箱、LED灯、浴霸、排气扇等等,都可以远程操控,还能后台监控这些电器的能源消耗,做数据采集分析——但是,实际用上智能家居的家庭还是极少数,大部分家庭还在使用传统的机械式墙壁开关,通过人手去开关。




智能开关是指利用控制板和电子元器件的组合及编程,以实现电路智能开关控制的单元。开关控制又称BANG-BANG控制,由于这种控制方式简单且易于实现,因此在许多家用电器和照明灯具的控制中被采用。


以前,老房装智能开关要凿墙拉线


之所以智能开关对传统的机械开关暂时无法形成冲击和取代,除了受限于智能开关自身前期发展的功能单调问题,还有一个重要原因是现有的墙壁开关的布线格局中绝大多数是单火线接入方式——即零线直接引到负载,在开关中只有火线没有零线,不能形成回路,无法正常供电,从而限制了许多电子技术的引进和应用。





现在,老房装智能开关手段多


随着科学技术的发展,墙壁开关单火线接入的供电技术有了重大的突破,同时将微电脑处理芯片引入到电子墙壁开关中,使得具有各种不同功能的电子墙壁开关变得切实可行。

例如:排风扇需要在人离开卫生间后延时关闭以排除异味;吊扇装在客厅不仅需要遥控开关,还需要风度自由掌控;对于LED灯,需要开关功能的同时,更为重要的是还需要调光/调色功能……诸如此类,对不同的家用电器,需要更加智能化的开关与之相匹配,目前技术上已有电力线载波类控制、无线射频控制、总线控制和单火线控制。





未来,单火线电源成为旧改智能化的主力军


对于许多只布了单火线的老房子而言,单火线控制比其他控制方式有个极大优势,就是无需凿墙,布线方法与传统开关相同,安装方便。单火线控制是一种类似GSM技术的无线通信,内置发射及接收模块。

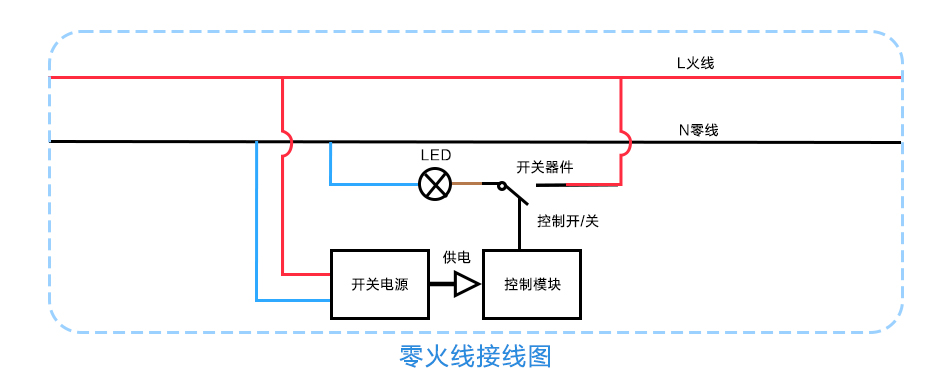

智能开关分为单火线开关和零火线开关两种。零火线智能开关的设计比较简单,直接通过一个ACDC电源从零火线取电给后端控制通讯模块供电。这种方式设计虽然简单,但是开关布线相对比较复杂,需要多解一根火线拉到开关盒。所以只有一些装修的时候就多拉了一根零线的房子才能使用零火线开关,目前家庭使用的老式机械开关,在升级成智能开关的过程中,如果要有零火线的话,就必须要多拉一根零线,整套房子必须要重新布线,因此在智能开关改造升级的项目中只能使用单火线智能开关。

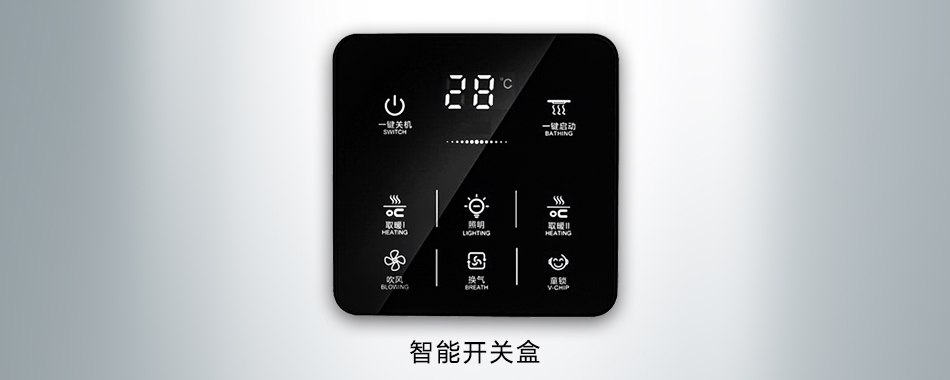

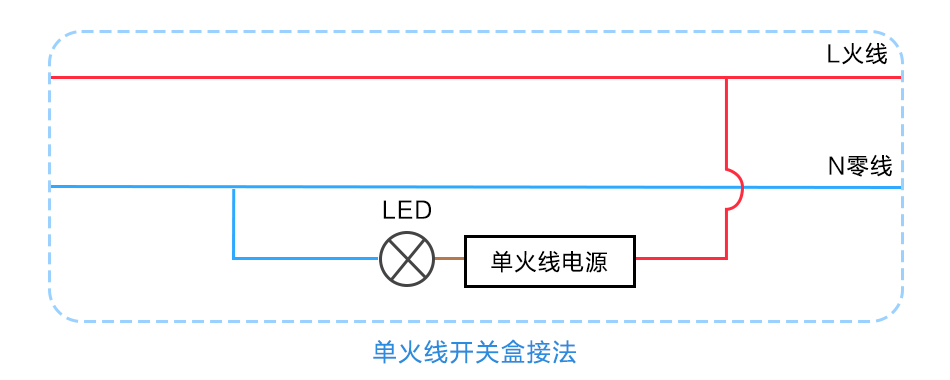

若通过单火线智能开关将机械式开关盒实现智能化,则需要结合单火线电源模块搭建整套智能供电系统,从而实现智能化,其单火线电源接法如上图。由于智能开关盒需要实现智能化功能,则要求无论LED工作与否,单火线电源都能提供稳定输出电压,保证后端控制系统正常工作。




目前,随着智能家居的兴起,单火线的需求也随之增加。市面上单火线电源很多,如何在市面上找到省心、实用、优质的单火线电源?针对单火线电源的设计难点,又有什么好的解决方案?更多精彩,咱们下期一一道来!
